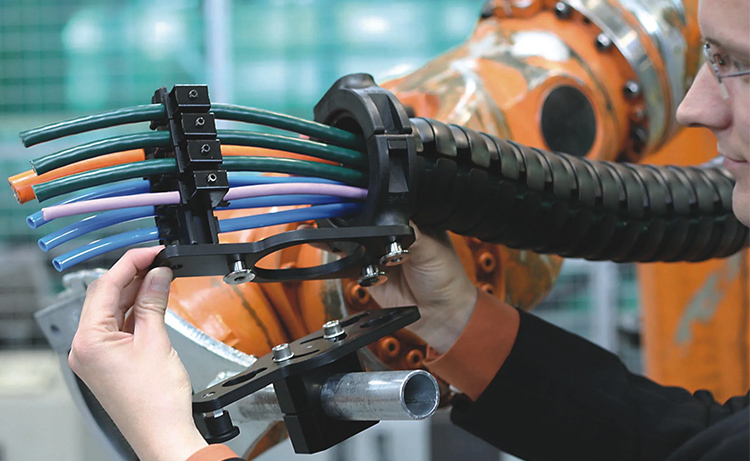

Cables flexibles industriales (línea de brazo robótico, línea de cadena de arrastre)

Proceso de extrusión

Recomendado: Extrusora de alambre con núcleo de 60 mm y 25 mm

Torcido Simple

1. Recomendado: 1.Torcedora simple de voladizo de 1000 mm Cableado

2. Recomendado: Máquina de estrangulación de jaula de 400 mm-500 mm

Proceso de extrusión de la funda exterior

Recomendado: Extrusora de funda exterior de 70 mm

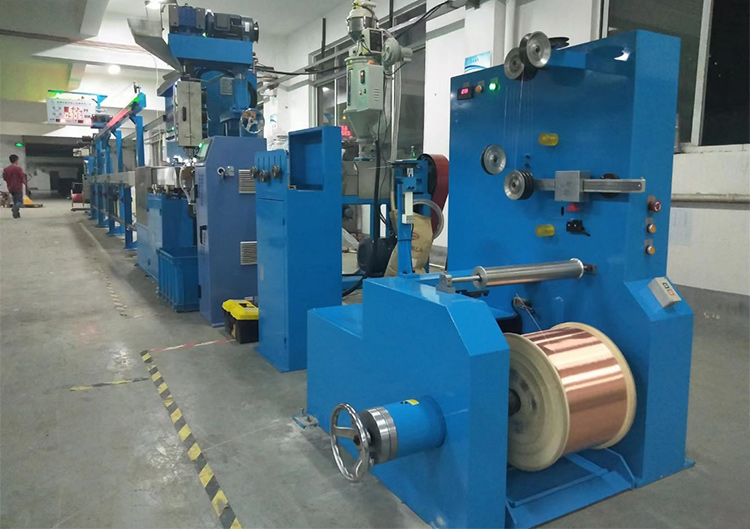

Línea Industrial - Proceso de Extrusión

Aplicaciones:

Adecuado para la extrusión a alta velocidad de tiras aislantes de conductores de una sola capa.

Características:

1. Amplia gama de aplicaciones
2. Alta capacidad de producción
3. Alta calidad
4. Control de temperatura estable
5. Fácil operación
6. Ocupa poco espacio

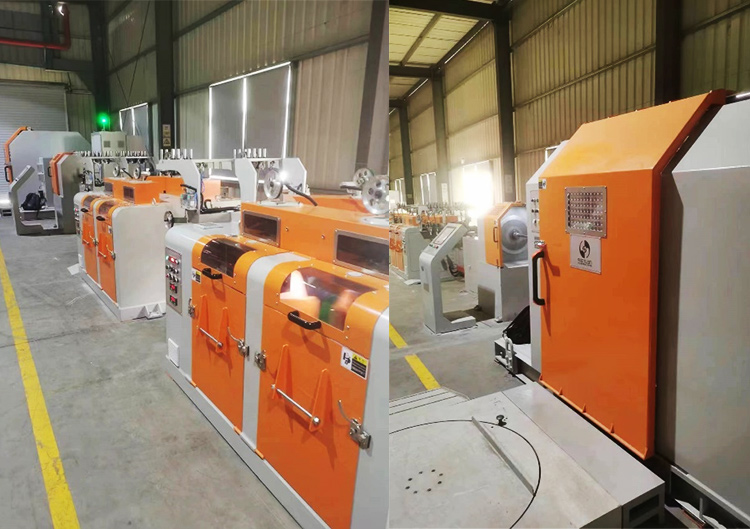

Proceso de trenzado en voladizo de 1000 mm

Aplicaciones:

Adecuado para trenzado de múltiples hilos de cables industriales (líneas de cadena de arrastre, cables robóticos, etc.), cables de datos y cables de alimentación.

Características:

1. Amplia gama de aplicaciones
2. Alto rendimiento
3. Tensión estable
4. Paso de varamiento preciso

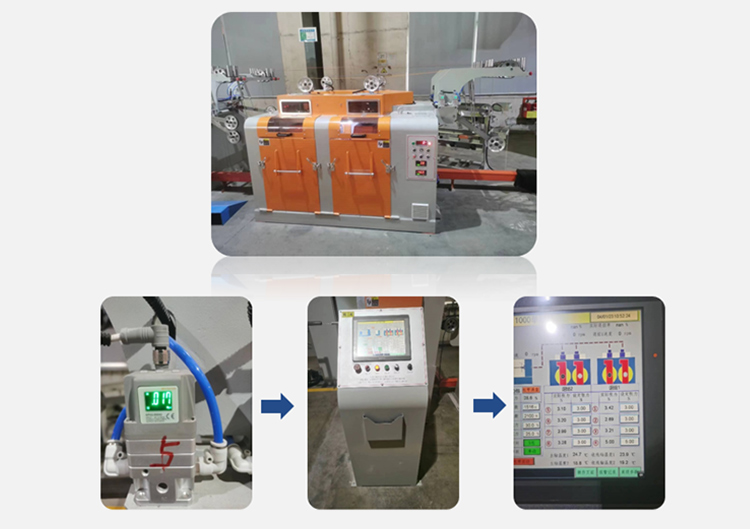

Desenrollado del cabrestante de voladizo y marco de pago

Tecnologías clave:

✔ Alta eficiencia, velocidad de desenrollado 500 rpm.
✔ Desbobinado motorizado y pago.
✔ Ajuste proporcional de la tensión de la válvula, control del panel de control industrial y fácil operación.

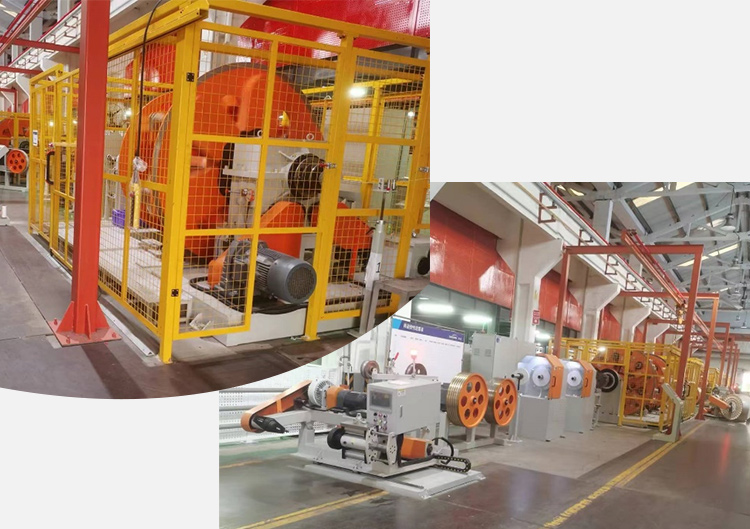

Máquina bobinadora de jaulas de 400 mm a 500 mm (proceso combinado)

Aplicaciones:

Adecuado para procesar cables industriales estándar especiales y de altos requisitos en paquetes.

Características:

1. Alimentación activa de cables, monitoreo del módulo de tensión en tiempo real y control de retroalimentación de circuito cerrado.
2. Tono electrónico, infinitamente ajustable, tono preciso.
3. El ocular eléctrico se sincroniza con el funcionamiento de la unidad principal, lo que reduce la fricción.
4. El bobinado tipo eje garantiza un rendimiento estable del cable.
5. Control inteligente, apagado de alarma.
6. Fácil instalación, no requiere base.

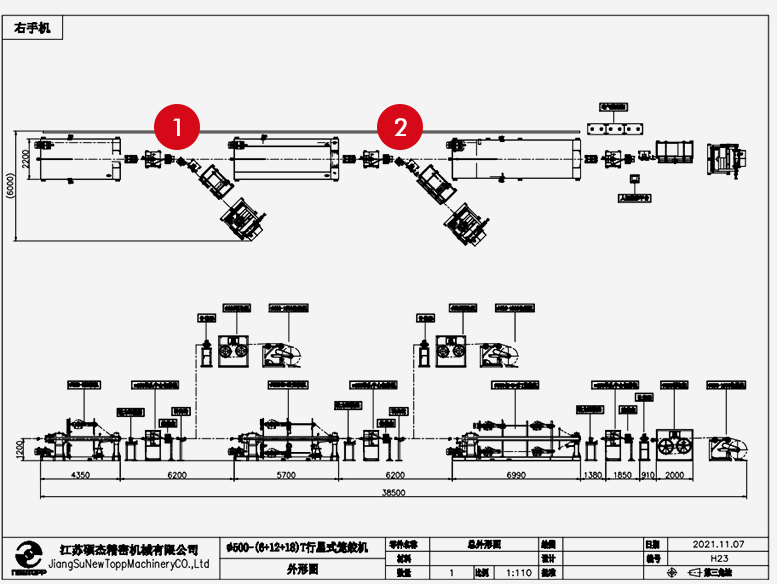

Dibujo de Diseño de la Máquina de Bobinado de Jaula

Características:

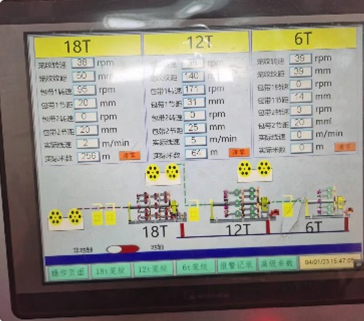

Modo 1 : Operación integrada de 1+6+12+18, 36 cabezas.

Modo 2 : 6 cabezas, 12 cabezas, 18 cabezas, tres bobinadoras de jaula independientes pueden operar.

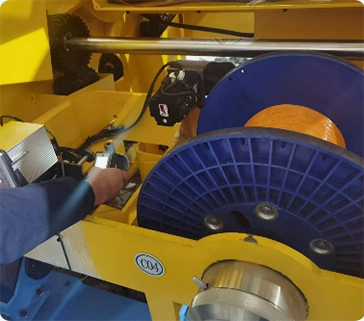

Desenrollado

Se utiliza un sistema de toma de energía tipo carrete, equipado con un PLC y panel de control industrial separados.
Puede operar de forma independiente o en conjunto con la unidad principal, ofreciendo una operación conveniente.
El motor servo controla el movimiento hacia la izquierda y derecha del carrete de alambre, permitiendo un ajuste preciso del espacio y el ancho del carrete.

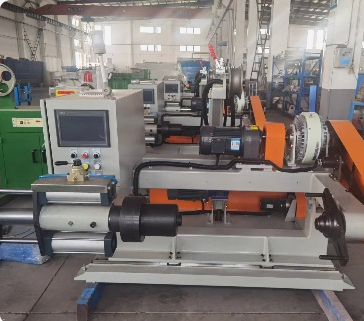

Recogida de Alambre

Se utiliza un sistema de toma de fuerza tipo carrete, equipado con un PLC separado y un panel de control industrial.
Puede funcionar de forma independiente o en conjunto con la unidad principal, lo que ofrece un funcionamiento cómodo.
El servomotor controla el movimiento izquierdo y derecho del carrete de alambre, lo que permite un ajuste preciso
del espaciado y ancho del carrete.

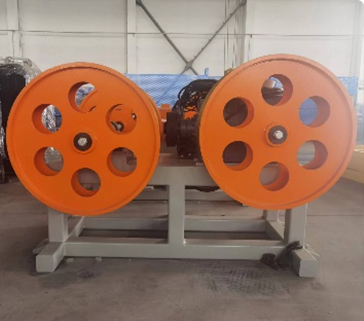

Recogida

Se utiliza recogida en doble rueda, con ajustes digitales directos a través de una pantalla táctil. El paso de la hebra es ilimitado.
Un motorreductor de 5KW y un control del convertidor de frecuencia, junto con poleas de correa síncronas, garantizan absolutamente
Paso de hilo preciso y estable controlando la velocidad de recogida y la del enrollador de jaula
posición direccional.

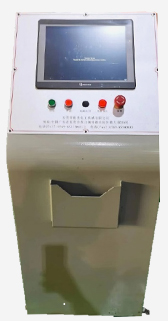

Panel de operación

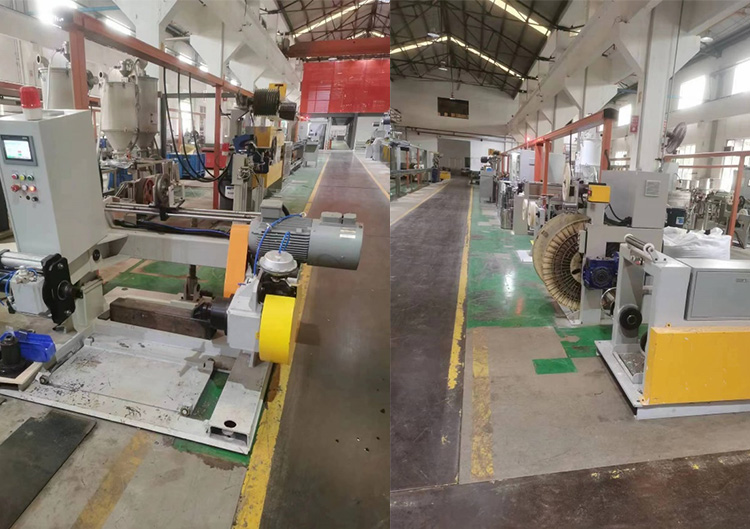

Proceso de extrusión de la funda exterior:

Recomendado:

Extrusora de funda exterior de 70 mm

Aplicaciones:

Adecuado para extruir la funda exterior de cables industriales, cables de datos,
cables de comunicación, cables de alta frecuencia, etc.
