¿Qué es una máquina trenzadora planetaria?

A máquina trenzadora planetaria es una pieza altamente especializada de equipo de fabricación de alambres y cables que tuerce múltiples hilos de alambre alrededor de un núcleo o eje central mientras mantiene la absoluta rectitud y tensión de cada hilo individual a través de un movimiento planetario único. A diferencia de las tradicionales trenzadoras de jaula rígida o agrupadas, una máquina trenzadora planetaria asegura que cada bobina de alambre gire alrededor de su propio eje mientras orbita el eje central de la máquina, eliminando por completo cualquier torsión o torsión indeseable en los filamentos individuales. Según datos de la industria de la Asociación Internacional de Cables y Maquinaria (IWMA), la tecnología de trenzado planetario se ha vuelto indispensable en la producción de cables eléctricos de alto voltaje, cables submarinos y líneas sofisticadas de transmisión de datos, donde la precisión de la longitud del tendido y la integridad mecánica del conductor trenzado son primordiales para el rendimiento eléctrico final y la seguridad operativa.

¿Qué es una máquina trenzadora planetaria y cómo funciona?

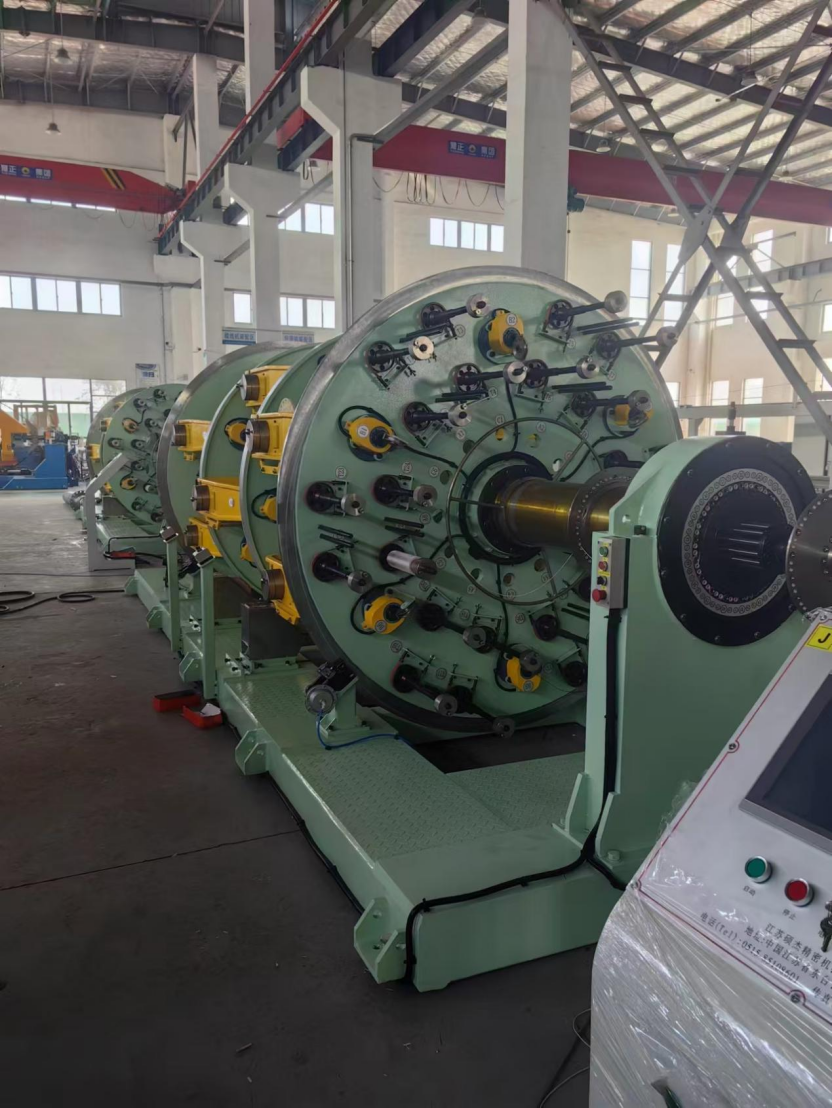

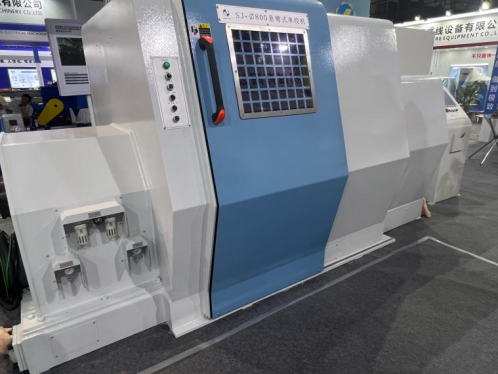

Una máquina trenzadora planetaria es un sistema rotacional de múltiples bobinas en el que cada bobina de desenrollado está montada en su propio soporte giratorio accionado individualmente dentro de un marco principal giratorio más grande, lo que permite que los alambres individuales se tuerzan entre sí sin ningún esfuerzo de torsión o deformación incontrolada. El principio fundamental de una máquina trenzadora planetaria se puede comparar con el movimiento de la Tierra alrededor del Sol: así como la Tierra gira sobre su eje mientras orbita alrededor del Sol, cada bobina de alambre en la máquina gira alrededor de su propio centro para desenrollar el alambre, mientras simultáneamente es transportada en una trayectoria circular alrededor del punto central de reunión del conductor trenzado. Este mecanismo de doble rotación es fundamental porque neutraliza la torsión inversa que de otro modo se acumularía en cada cable si se sacara de una bobina estacionaria mientras se enrolla en espiral alrededor del núcleo. En una colocación estándar, una placa de colocación de 1/2 pulgada (12,7 mm) con 18 bobinas puede procesar hasta 37 hilos de alambre individuales en una sola pasada, con la velocidad de rotación del rotor principal alcanzando hasta 100 a 300 revoluciones por minuto dependiendo del tamaño de la máquina y del calibre del cable. Toda la operación está controlada por servomotores sincronizados y controladores lógicos programables (PLC) que garantizan que la longitud del tendido (la distancia axial requerida para una revolución completa de un hilo alrededor del núcleo) se mantenga dentro de una tolerancia de menos de ±1% . La Wire Association International informa que este nivel de precisión es necesario para el trenzado concéntrico multicapa utilizado en cables eléctricos de media y alta tensión, donde incluso pequeñas inconsistencias en la longitud del tendido pueden crear puntos de tensión eléctrica localizados que conducen a descargas parciales y fallas prematuras del aislamiento.

Las ventajas críticas del varamiento planetario sobre los métodos convencionales

La ventaja definitoria de una máquina trenzadora planetaria es su capacidad de producir un conductor trenzado completamente libre de torsión, que preserva las propiedades de alargamiento y la resistencia a la rotura de los cables individuales al tiempo que logra una uniformidad geométrica superior. En una trenzadora de jaula rígida convencional o una trenzadora tubular, las bobinas se fijan dentro del marco giratorio y el alambre se retira sobre la brida, introduciendo un giro de 360 ​​grados en cada alambre por cada rotación completa de la jaula alrededor del núcleo. Esta torsión deforma permanentemente el cable, reduciendo su resistencia a la tracción y haciéndolo susceptible a la formación de jaulas de pájaros, una condición en la que los hilos externos de un cable terminado se separan del núcleo al doblarlos o tensarlos. Por el contrario, el movimiento planetario de un máquina trenzadora planetaria anula la torsión, lo que da como resultado un hilo que queda perfectamente recto dentro de la estructura del cable. Esto permite que el conductor trenzado alcance un factor de llenado (la relación entre el área de la sección transversal total de los cables y el área de la sección transversal del conductor) de hasta 93% a 95% , que maximiza la conductividad eléctrica para un diámetro determinado. Para los conductores de cobre o aluminio en la transmisión de energía, esta mejora en la densidad se traduce directamente en una resistencia de línea reducida y menores pérdidas I²R. Además, la superficie lisa y compacta de un conductor trenzado planetario minimiza los espacios de aire y las protuberancias que pueden causar una descarga de corona en cables de alta tensión que operan por encima de 110 kV. Al reducir la necesidad de cintas y cribados extensos, los fabricantes pueden ahorrar importantes costos de material en grandes tiradas de producción.

¿Dónde se utilizan las máquinas trenzadoras planetarias en la industria moderna?

Las máquinas trenzadoras planetarias se utilizan principalmente en la producción de conductores de alto rendimiento donde los requisitos mecánicos y eléctricos son tan estrictos que incluso una pequeña cantidad de distorsión del cable o irregularidad en la longitud del tendido es inaceptable. Las áreas de aplicación clave son las siguientes:

• Cables de alimentación de alta y muy alta tensión: Los conductores libres de torsión y perfectamente compactados producidos por un máquina trenzadora planetaria son esenciales para cables aislados con XLPE con capacidad desde 66 kV hasta 500 kV. Según el Folleto Técnico 720 de CIGRE, la superficie exterior lisa de un conductor segmentario trenzado planetario (conductor Milliken) minimiza el riesgo de formación de árboles eléctricos en la interfaz conductor-aislamiento, que es la principal causa de fallas de cables a largo plazo en redes de transmisión subterráneas.
• Cables de energía submarinos y submarinos: Estos cables están sujetos a continuas flexiones y tensiones dinámicas durante las operaciones de tendido. La alta resistencia a la tracción y la flexibilidad que conservan los cables trenzados de cobre o aluminio sin torsión son fundamentales para evitar la rotura del conductor. Un solo fallo en un cable submarino puede provocar costes de reparación superiores a varios millones de dólares, como señalan los analistas del sector de CRU Group.
• Cables especializados de control y transmisión de datos: En brazos robóticos, cableado aeroespacial y cables de audio de alta gama, cualquier ruido microfónico o reflejo de señal causado por una geometría irregular del conductor es inaceptable. La excepcional concentricidad y suavidad de la superficie proporcionada por un máquina trenzadora planetaria Proporcionan las características eléctricas estables necesarias para una impedancia constante y una integridad de la señal.
• Producción de cordones y cables de acero: En el caso de cordones de refuerzo para neumáticos y cables de elevación de alta resistencia, los filamentos de acero individuales deben trenzarse sin tensiones de torsión residuales para evitar que se desenrollen al cortarlos. Los trenzadores planetarios se utilizan para producir cables de múltiples torones con longitudes de tendido muy precisas y rotación cero bajo carga.

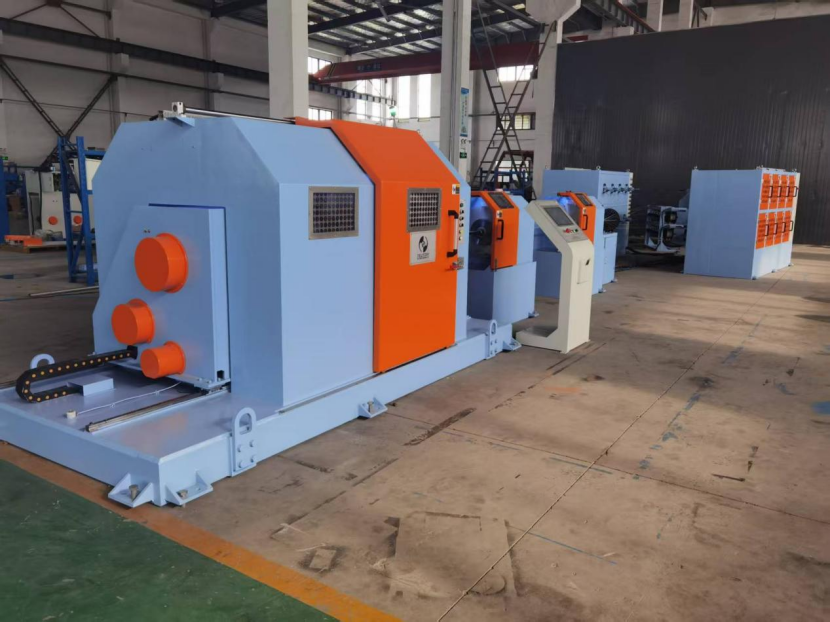

Comparación de los trenzadores planetarios con los trenzadores tubulares y de jaula rígida

Cuando los fabricantes de cables evalúan equipos de cableado para una nueva línea de producción, la elección entre un trenzador planetario, un trenzador de jaula rígida y un trenzador tubular implica un equilibrio entre la calidad del producto, la velocidad de producción y la inversión de capital. La siguiente tabla proporciona una comparación directa de los parámetros clave de rendimiento y aplicación que diferencian estos tres tipos de máquinas.

Como se ilustra en la tabla, el máquina trenzadora planetaria No es el más rápido ni el más barato, pero ofrece el conductor de mayor calidad. Para un cable que se instalará bajo tierra o bajo el agua durante 40 años y que no se puede reemplazar sin un proyecto de ingeniería civil masivo, el costo inicial adicional del cableado planetario es insignificante en comparación con el costo de vida útil de una sola falla de aislamiento.

Especificaciones técnicas clave y consideraciones operativas

El rendimiento de una máquina trenzadora planetaria está definido por la capacidad de su bobina, el número de rotores, la velocidad de rotación máxima y la precisión de su sistema de control de longitud de tendido. Una trenzadora planetaria típica de tamaño mediano diseñada para la producción de conductores de cables eléctricos tendrá las siguientes características:

• Diámetro de la bobina: Las bobinas de desenrollado varían de 400 mm a 630 mm de diámetro de brida, con una capacidad de alambre de hasta 500 kilogramos de cobre o aluminio por bobina. Para el cableado de conductores grandes, una línea puede incorporar seis o doce rotores, cada uno de los cuales lleva múltiples bobinas.
• Rango de diámetro de alambre: La máquina puede procesar cables individuales de aproximadamente 0,5 mm a 5,0 mm de diámetro, con el rango específico dependiendo de las guías de rodillos y ajustes del tensor.
• Control de longitud de colocación: Servoaccionado moderno máquina trenzadora planetarias Logre longitudes de instalación desde tan solo 30 mm hasta más de 500 mm, ajustables a través de la pantalla táctil HMI. La longitud de tendido se sincroniza electrónicamente con el cabrestante de recogida para mantener una relación constante incluso cuando el carrete de recogida se llena y cambia el diámetro efectivo.
• Pretorcido y postformado: Para conductores compactados, la máquina puede estar equipada con cabezales de pretorsión que aplican una ligera deformación plástica al cable entrante y troqueles o rodillos de postformación que comprimen el conductor trenzado hasta su forma circular o segmentaria final. Según un documento técnico presentado en la conferencia anual de IWMA, la aplicación de una fuerza postformada de 2 a 4 kilonewtons puede aumentar el factor de llenado en un 3% adicional.

Preguntas frecuentes sobre las máquinas trenzadoras planetarias

¿Cuál es la diferencia entre varamiento planetario y varamiento en racimos?

El trenzado en manojo tuerce todos los cables juntos en un único arco o jaula giratoria sin controlar la posición de cada hilo individual, lo que resulta en un tendido aleatorio y una distorsión considerable del cable. un máquina trenzadora planetaria , por otro lado, controla con precisión la posición, tensión y torsión de cada cable, produciendo un tendido concéntrico altamente ordenado sin torsión interna. El trenzado en manojos se utiliza para conductores flexibles de bajo costo, mientras que el trenzado planetario se reserva para cables de datos y de alimentación de alta confiabilidad.

¿Puede una máquina trenzadora planetaria producir conductores compactados?

Sí, y suele ser el método preferido. Debido a que los alambres ya están dispuestos en una geometría concéntrica perfecta con torsión cero, se compactan de manera más uniforme bajo la presión de una matriz o rodillo moldeado. un máquina trenzadora planetaria Equipado con un cabezal de compactación puede reducir el diámetro del conductor entre un 8 % y un 12 % manteniendo una superficie lisa y sin espacios, lo que reduce significativamente la cantidad de material de aislamiento y blindaje necesario en los siguientes pasos de extrusión.

¿Qué materiales se pueden procesar en una máquina trenzadora planetaria?

La máquina está diseñada para manipular alambres ferrosos y no ferrosos, incluidos cobre recocido, cobre trefilado, aluminio, aleaciones de aluminio, alambre de acero galvanizado y acero inoxidable. La elección del material depende de la aplicación de uso final: cobre y aluminio para la conductividad eléctrica y acero para la resistencia mecánica en conductores aéreos (ACSR) y cables metálicos. El requisito crítico es que el alambre debe tener propiedades de diámetro y alargamiento consistentes para mantener una tensión uniforme en todas las bobinas.

¿Cómo se mantiene una tensión precisa en una máquina trenzadora planetaria?

Cada portacanillas está equipado con un freno de fricción mecánico ajustable o un tensor electromagnético activo. La tensión se establece en un valor típicamente entre 1 y 10 Newtons , dependiendo del diámetro del alambre y del límite elástico. Si la tensión es demasiado baja, los cables se aflojarán y el conductor tendrá una estabilidad geométrica deficiente; si es demasiado alto, los cables pueden estrecharse o incluso romperse. La calibración regular del sistema tensor con un tensiómetro portátil es esencial para mantener la calidad del producto, ya que la tensión desigual entre las bobinas es la causa principal de la irregularidad en la longitud del tendido.

A medida que continúa aumentando la demanda de transmisión de energía y comunicación de datos confiables y de alta capacidad, la máquina trenzadora planetaria sigue siendo una piedra angular de la fabricación avanzada de cables. Su capacidad para ofrecer un conductor geométricamente perfecto y sin torsión no puede ser igualada por métodos de cableado más rápidos pero menos precisos. Al invertir en tecnología planetaria, los productores de alambres y cables garantizan que los conductores críticos que conectan nuestras redes eléctricas, parques eólicos marinos y redes de comunicación funcionen de manera segura y eficiente durante décadas en las condiciones más exigentes.
