Máquina trenzadora de cables: su guía completa de producción y selección

Elegir lo correcto máquina de trenzado de alambre determina la calidad, flexibilidad y capacidad de transporte de corriente de cada conductor trenzado producido en sus instalaciones. un máquina de trenzado de alambre tuerce alambres metálicos individuales en un haz uniforme y la selección del tipo de máquina óptimo, ya sea una agrupadora de doble torsión, una trenzadora planetaria o una trenzadora de jaula rígida, impacta directamente la velocidad de producción, la tasa de desperdicio y el costo operativo a largo plazo. Esta guía proporciona una visión basada en evidencia sobre cómo funcionan estas máquinas, compara los principales tipos con datos de rendimiento y responde a las preguntas más apremiantes que enfrentan los fabricantes de cables y los ingenieros eléctricos.

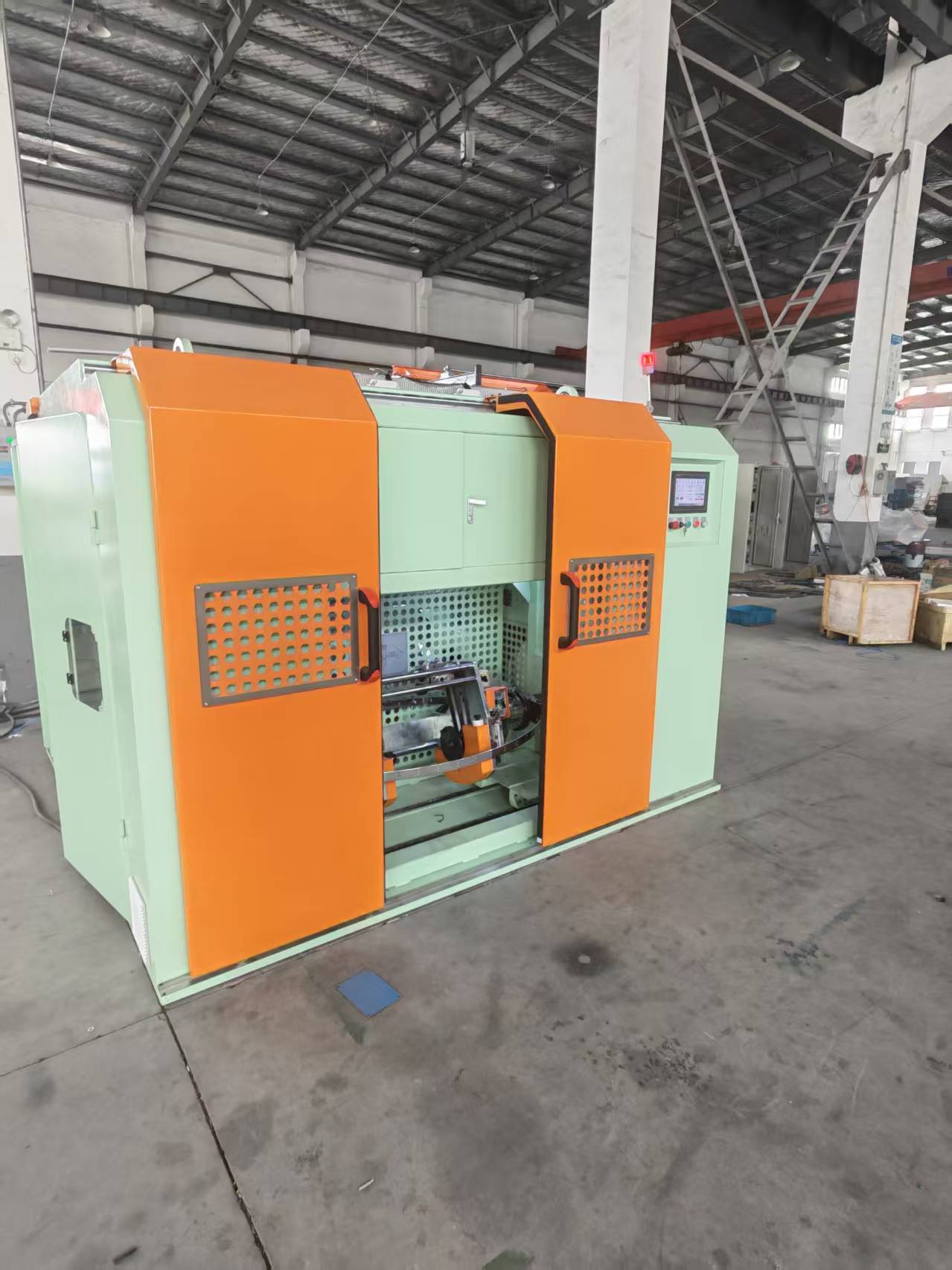

¿Qué es una máquina trenzadora de cables?

Una máquina trenzadora de cables es la pieza central del equipo que une varios cables individuales en un conductor trenzado cohesivo con propiedades mecánicas y eléctricas superiores. A diferencia de un conductor sólido, un conductor trenzado ofrece flexibilidad y resistencia a fallas por fatiga dramáticamente mayores, razón por la cual estándares internacionales como IEC 60228 clasifican los conductores según su clase de trenzado. La máquina alimenta cables individuales desde carretes desenrolladores, los alinea a través de una placa de colocación o cono de punta y aplica una torsión controlada para formar capas de hebras enrolladas helicoidalmente alrededor de un núcleo central.

moderno máquina de trenzado de alambres Maneja secciones transversales de conductores desde 0,05 mm² (para cables médicos ultrafinos) hasta más de 1000 mm² (para líneas de transmisión de energía). Según datos publicados por CRU Group en 2025, el mercado global de conductores trenzados de cobre y aluminio está creciendo a un ritmo del 3,2% anual, impulsado por la expansión de los vehículos eléctricos y las energías renovables. Este crecimiento ha empujado a los fabricantes a adoptar tecnologías más rápidas y precisas. máquina de trenzado de alambres capaz de mantener tolerancias de longitud de tendido dentro de ±1% a velocidades de línea superiores a 200 metros por minuto.

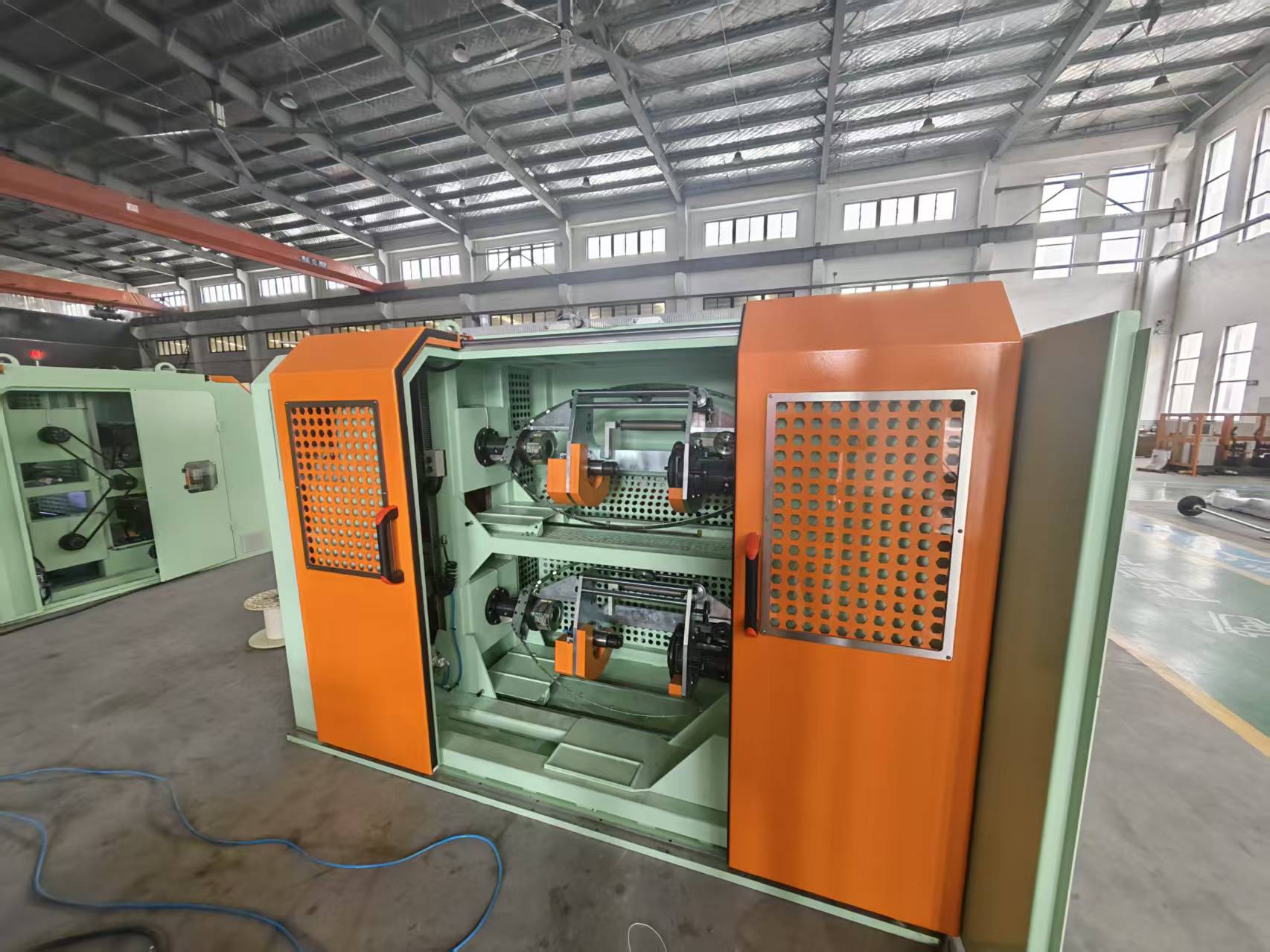

Cómo funciona una máquina trenzadora de cables

El principio operativo fundamental de una máquina trenzadora de alambre implica hacer girar un conjunto de elementos portadores de alambre alrededor de un eje longitudinal mientras se tiran los cordones ensamblados a través de una matriz de cierre a una velocidad controlada con precisión. La relación entre la velocidad de rotación (giros por minuto) y la velocidad de recogida lineal define la longitud del tendido, que es la distancia necesaria para que un hilo complete una hélice de 360 ​​grados alrededor del núcleo. Una longitud de tendido más corta produce un conductor más flexible pero con una resistencia ligeramente mayor, mientras que una longitud de tendido más larga maximiza la conductividad y la resistencia a la tracción.

Dependiendo del diseño del máquina de trenzado de alambre , el movimiento de torsión puede ser impartido por un arco giratorio (en máquinas de doble torsión), una jaula giratoria (en trenzadoras rígidas) o bobinas que giran individualmente (en trenzadoras planetarias). Todos los tipos comparten un requisito común: los cables individuales deben permanecer bajo contratensión controlada para evitar enredos y garantizar una geometría de hebra consistente. Todo el proceso es monitoreado por un controlador lógico programable (PLC) que ajusta la velocidad y la tensión del motor en tiempo real. Los datos de la industria muestran que el control de tensión digital puede reducir los desechos causados ​​por roturas de cables hasta en un 45 % en comparación con los sistemas puramente mecánicos.

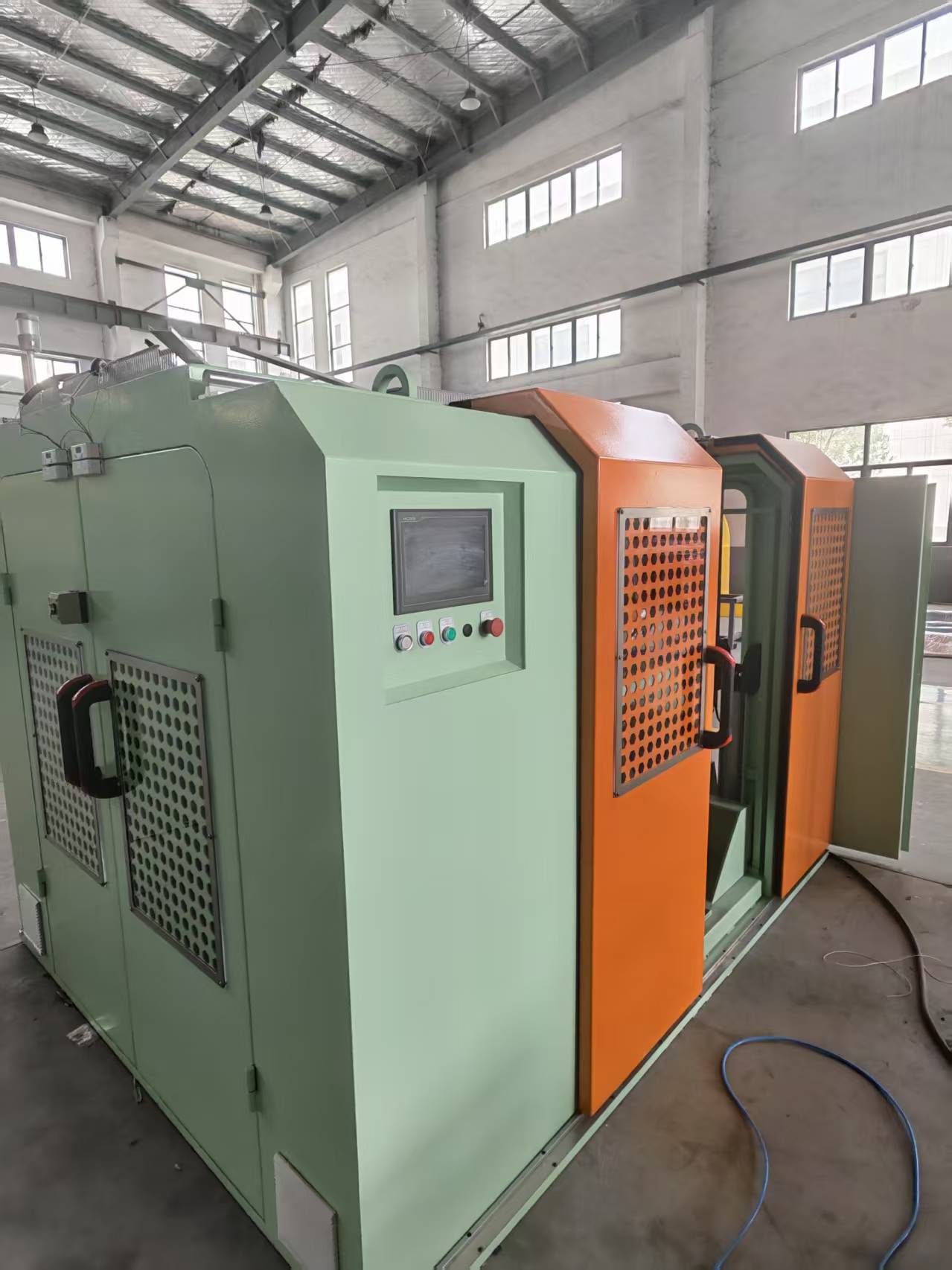

Principales tipos de máquinas trenzadoras de alambre: una comparación detallada

Ningún diseño de máquina trenzadora de cables se adapta a todos los escenarios de producción; Cada tipo de máquina tiene como objetivo un rango de tamaño de conductor específico, un volumen de producción y un requisito de precisión de longitud de tendido específico. La siguiente tabla contrasta cinco configuraciones ampliamente utilizadas, lo que permite una evaluación directa basada en datos.

Los agrupadores de doble torsión dominan la producción de alta velocidad de conductores trenzados finos, mientras que los trenzadores planetarios son insustituibles para conductores unilativos y compactados que exigen torsión cero en los cables individuales. La selección de un máquina de trenzado de alambre También hay que considerar el número de bobinas: una trenzadora planetaria de 630 mm normalmente admite 6, 12, 18 o 24 bobinas, lo que determina directamente el número máximo de hebras en una capa.

Factores clave para seleccionar una máquina trenzadora de cables

Su máquina trenzadora de alambre óptima está definida por cinco variables mensurables: sección transversal del conductor, longitud de tendido deseada, volumen de producción, tipo de material y la necesidad de trenzado concéntrico o agrupado. Una evaluación sistemática siguiendo la secuencia siguiente le ayudará a evitar costosos errores de sobreespecificación o falta de capacidad.

1. Definir la especificación del conductor. Identifique el tamaño del conductor terminado (mm² o AWG), la cantidad de cables individuales y el diámetro del hilo. Por ejemplo, un conductor flexible Clase 5 según IEC 60228 requiere un número de hilos y un diámetro específicos que dictan el número mínimo de bobinas en el máquina de trenzado de alambre .
2. Determine la longitud y dirección de colocación requeridas. Una trenzadora planetaria puede mantener una longitud de tendido tan corta como 8 veces el diámetro del conductor sin dañar los cables, mientras que un agrupador de doble torsión funciona mejor con relaciones de tendido de 10:1 a 20:1. La dirección de colocación (S o Z) se ajusta electrónicamente en las máquinas modernas.
3. Calcule la producción objetivo en kilogramos por hora. Para una agrupadora de doble torsión que produce alambre trenzado de 1,5 mm² a 250 m/min, la producción puede alcanzar aproximadamente 45 kg/h. Utilice esta figura para garantizar la máquina de trenzado de alambre puede satisfacer la capacidad de su libro de pedidos.
4. Evaluar la compatibilidad del material. Los conductores de cobre, aluminio y estaño requieren materiales de arco o rodillo específicos para evitar daños en la superficie. El trenzado de aluminio, por ejemplo, se beneficia de las guías recubiertas de cerámica para reducir la acumulación de polvo de óxido.
5. Evaluar la automatización y el tiempo de cambio. Las máquinas con carga automática de bobinas y medición de longitud de tendido por láser pueden reducir el tiempo de cambio de 45 minutos a menos de 10 minutos, una ventaja fundamental para la producción de tiradas cortas.

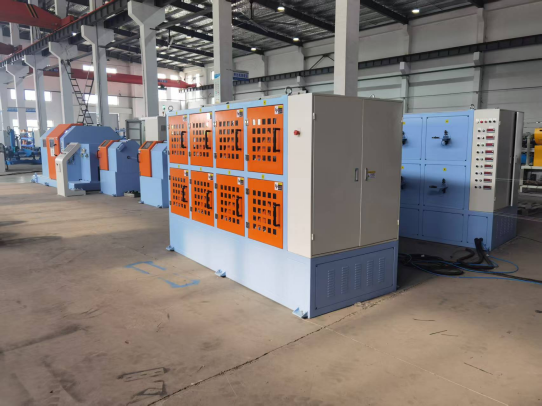

Comparación de velocidad de producción y producción

El rendimiento de producción de una máquina trenzadora de cables está limitado fundamentalmente por la velocidad mecánica de los componentes giratorios y la capacidad de recogida. La siguiente tabla proporciona datos de salida realistas para tres configuraciones comunes, según las especificaciones reales del fabricante para conductores de cobre trenzados de 1,5 mm².

El apilador de doble torsión logra casi el doble de producción que una trenzadora planetaria para la misma sección transversal, pero el diseño planetario reduce la tasa de desechos en más del 60 %. Este equilibrio entre velocidad y precisión está en el centro de cada máquina de trenzado de alambre decisión de compra.

Aplicaciones en industrias clave

El sector de uso final dicta la clase de cableado y, por lo tanto, la tecnología específica de la máquina trenzadora de alambre requerida. Los siguientes sectores dependen de los conductores trenzados producidos por estas máquinas:

• Arneses de cables para automóviles – Los agrupadores de doble torsión producen conductores trenzados de pared delgada y altamente flexibles necesarios para el cableado del compartimiento del motor, donde la resistencia a las vibraciones es primordial.
• Transmisión y distribución de energía. – Los trenzadores de jaula rígida y planetarios fabrican conductores concéntricos compactados para cables de media y alta tensión hasta 500 kV, asegurando una distribución uniforme de la corriente.
• Sistemas de energía renovable – El cableado de parques solares y turbinas eólicas requiere conductores de cobre estañado finamente trenzados producidos en agrupadores de alta velocidad para resistir la corrosión y los ciclos térmicos.
• Ferrocarril y transporte público – Los cables para material rodante exigen conductores extremadamente flexibles (Clase 6 según IEC 60228) que a menudo se fabrican en máquinas planetarias para lograr recuentos de hilos ultrafinos.
• Dispositivos médicos y robótica. – El trenzado ultrafino por debajo de 0,05 mm² utiliza trenzadores tubulares o de torsión simple especializados para evitar la rotura de alambres delicados de cobre o aleaciones de cobre.

Análisis de Costos y Retorno de la Inversión

Una máquina trenzadora de alambre representa una importante inversión de capital, pero un análisis detallado del costo total de propiedad a menudo revela que una máquina de mayor precio con control de precisión se amortiza en tres años gracias a la reducción de desechos y a cambios más rápidos. La siguiente tabla compara la estructura de costos de cinco años para una apiladora de doble torsión versus una trenzadora planetaria, suponiendo una operación de un solo turno que produce 200 toneladas de cobre trenzado anualmente.

Para los fabricantes especializados en conductores de pared delgada para automóviles, el agrupador de doble torsión ofrece el menor costo por kilogramo. Para servicios públicos que requieren conductores concéntricos compactados, el planetario máquina de trenzado de alambre sigue siendo la única opción técnicamente viable a pesar de su mayor coste inicial.

Mejores prácticas de mantenimiento para prolongar la vida útil de la máquina

El mantenimiento preventivo de una máquina trenzadora de alambre se centra en tres elementos: inspección del cojinete de arco o jaula, calibración del sensor de tensión y monitoreo del desgaste de la guía del alambre. Incluso las desviaciones menores en estos componentes pueden introducir errores en la longitud de tendido y daños al conductor. Una rutina de mantenimiento estructurada produce resultados mensurables; Una encuesta de 2022 de 47 plantas de cable realizada por Wire Association International encontró que las instalaciones con mantenimiento preventivo semanal reportaron un 27% menos de tiempos de inactividad no planificados que aquellas con controles mensuales.

1. Inspeccione los cojinetes de proa y las escobillas de carbón cada 200 horas de funcionamiento. En un apilador de doble giro, los cojinetes de proa desgastados provocan vibraciones que afectan directamente la consistencia de la longitud de tendido. Reemplace los rodamientos que muestren un juego radial superior a 0,02 mm.
2. Calibre el brazo bailarín y los sensores de tensión mensualmente. Una desviación de tensión de más del 5 % entre cables individuales da como resultado un cableado desigual y puede crear puntos de alta resistencia en el conductor terminado.
3. Reemplace las guías de alambre de cerámica o acero endurecido a la primera señal de ranurado. Una profundidad de ranura superior a 0,1 mm puede desgastar la superficie del alambre e introducir partículas de óxido en el cordón, lo que reduce la conductividad.
4. Lubrique los engranajes y los mecanismos de desplazamiento según el programa del OEM. Utilice el grado de grasa especificado; Los lubricantes que no coinciden pueden provocar el sobrecalentamiento de la caja de cambios en tan solo 500 horas de funcionamiento continuo.
5. Verifique la longitud del tendido utilizando un sistema de medición láser semanalmente. La desviación periódica en la longitud de tendido a menudo indica un cabrestante patinando o un acoplamiento del codificador desgastado, que se puede corregir antes de que produzca un producto fuera de especificación.

Automatización e Industria 4.0 en máquinas trenzadoras de alambre

Las últimas máquinas trenzadoras de alambre integran monitoreo de longitud de tendido en tiempo real, algoritmos de mantenimiento predictivo y sistemas de cambio automático de bobinas para impulsar la efectividad general del equipo (OEE) por encima del 85 %. Los sensores de vibración en la proa y los cojinetes del motor envían datos a un controlador central que predice fallas en los cojinetes con hasta 60 horas de anticipación, lo que permite el reemplazo programado en lugar de un apagado de emergencia. La carga de bobinas automatizada reduce la intervención del operador de 12 cambios manuales por turno a cero, eliminando virtualmente la causa más común de roturas de hilo relacionadas con la instalación.

Desde el punto de vista de la calidad, los conjuntos de micrómetros láser miden continuamente el diámetro del conductor trenzado y lo comparan con el valor objetivo. Si el diámetro se desvía más de 0,02 mm, el PLC ajusta la velocidad del cabrestante o la tensión de la bobina para corregir el error. Según un artículo técnico de 2024 presentado en el Simposio Internacional de Alambres y Cables, este control de circuito cerrado redujo la variación del diámetro en un 68% en comparación con las máquinas convencionales de circuito abierto. A medida que los estándares de conectividad como OPC UA se vuelven universales, cada máquina de trenzado de alambre ahora puede comunicarse directamente con el sistema de ejecución de fabricación de la planta, proporcionando trazabilidad hasta el nivel de carrete individual.

Preguntas frecuentes

¿Cuál es la diferencia entre agrupamiento y varada concéntrica?

Agrupación, realizada en doble giro. máquina de trenzado de alambre , retuerce todos los cables en la misma dirección sin una estructura de capas geométrica definida. El trenzado concéntrico, que normalmente se realiza en un trenzador planetario o rígido, organiza los cables en capas helicoidales precisas alrededor de un núcleo central. Los conductores concéntricos tienen una superficie más lisa y una distribución de corriente más uniforme, mientras que los conductores agrupados son más flexibles y más rápidos de producir.

¿Cómo afecta la longitud del tendido al rendimiento del conductor?

La longitud de tendido tiene una relación directa inversa con la flexibilidad y una relación directa con la conductividad. Una longitud de tendido corta (por ejemplo, de 8 a 12 veces el diámetro exterior) aumenta la flexibilidad pero aumenta ligeramente la resistencia eléctrica porque la trayectoria de la corriente se vuelve más larga. en un máquina de trenzado de alambre , la longitud del tendido se establece mediante la relación entre la velocidad de recogida y las RPM del rotador, y debe permanecer dentro de la tolerancia especificada por normas como ASTM B8 para conductores de cobre trenzados concéntricos.

¿Puede una máquina trenzar cobre y aluminio?

Si, el mas moderno máquina de trenzado de alambres Puede procesar tanto cobre como aluminio, pero se deben adaptar las guías de alambre, los casquillos del cabrestante y los ajustes de tensión. La menor resistencia a la tracción del aluminio y su tendencia a generar polvo de óxido requieren una contratensión reducida (generalmente entre un 10% y un 15% menor que la del cobre) y el uso de superficies de contacto de cerámica o acero inoxidable pulido para evitar el desgaste.

¿Cuáles son las señales de que una máquina trenzadora necesita un reemplazo de rodamientos?

El aumento de la vibración que se siente en el bastidor de la máquina, un cambio rítmico de ruido durante la operación y una desviación en la longitud de tendido fuera de ±2% sin un comando PLC correspondiente indican un posible desgaste del rodamiento. En un doble giro máquina de trenzado de alambre , los cojinetes de proa deben reemplazarse cuando la velocidad de vibración supere los 4,5 mm/s RMS, medida en la carcasa del cojinete.

Hacer la inversión adecuada en una máquina trenzadora de cables

Seleccionando un máquina de trenzado de alambre Es fundamentalmente una decisión sobre equilibrar la velocidad con la precisión geométrica y el costo de capital con la pérdida de chatarra. Para la producción de grandes volúmenes de conductores flexibles de menos de 10 mm², un agrupador de doble torsión ofrece una producción por dólar inigualable. Para cables eléctricos y conductores concéntricos compactados, un trenzador planetario o de jaula rígida no sólo es preferible sino técnicamente necesario para cumplir con los estándares internacionales. Al alinear sus requisitos de producción con los datos y las comparaciones presentadas aquí, puede especificar un máquina de trenzado de alambre que brindará una calidad constante y un fuerte retorno de la inversión hasta bien entrada la próxima década.
